Thứ tự từng phần – bố cục khóa học SỬA CHỮA BIẾN TẦN, từ nền tảng → thực hành → chẩn đoán → sửa chữa chuyên sâu.

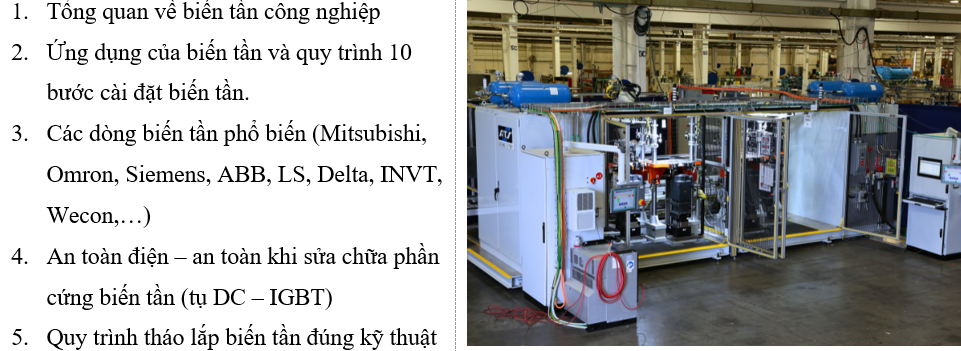

PHẦN 1. NỀN TẢNG & AN TOÀN (BẮT BUỘC)

PHẦN 2. NGUYÊN LÝ HOẠT ĐỘNG BIẾN TẦN

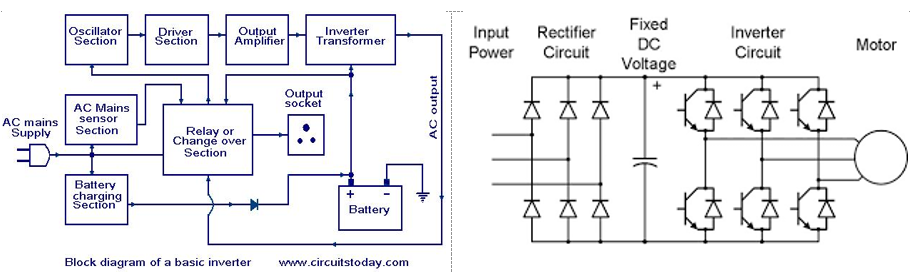

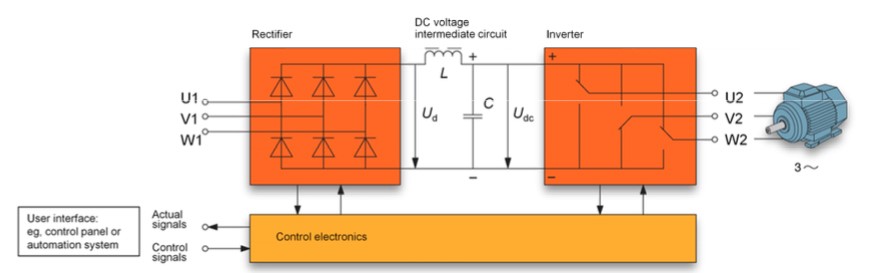

6. Cấu trúc tổng thể biến tần
   • Khối chỉnh lưu
   • Khối DC link
   • Khối nghịch lưu
   • Khối điều khiển
7. Nguyên lý chỉnh lưu AC → DC
8. Nguyên lý nghịch lưu DC → AC 3 pha
9. PWM – điều khiển tốc độ – moment

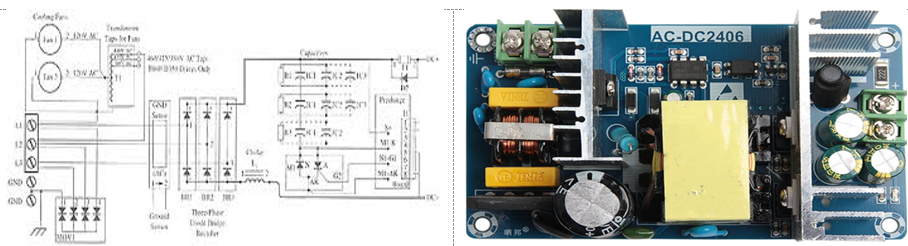

PHẦN 3. KHỐI NGUỒN XUNG TRONG BIẾN TẦN

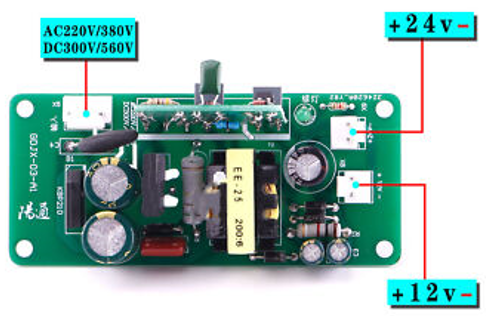

10. Nguồn cấp trước (SMPS) trong biến tần
11. IC nguồn thường gặp (UC384x, TNY, ICE, LNK…)
12. Điện trở mồi – hồi tiếp – opto – TL431
13. Các lỗi mất nguồn, chập nguồn, nguồn yếu
14. Thực hành đo – sửa – test nguồn

PHẦN 4. KHỐI DC LINK – TỤ – CHỐNG SÉT

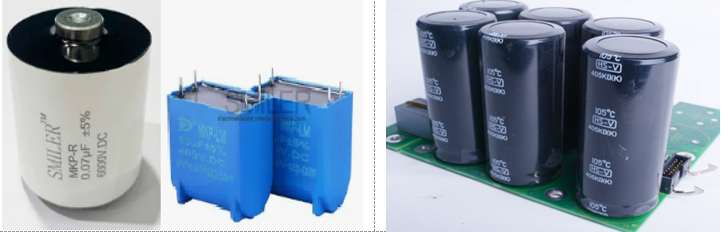

15. Tụ DC link – chức năng, kiểm tra, thay thế

• Tụ hóa dung lượng lớn (400–450VDC) gắn trên DC bus
• Vị trí giữa khối chỉnh lưu & khối nghịch lưu

• Chức năng lọc – tích năng lượng – ổn định điện áp DC
• Dấu hiệu hư: phồng đầu, xì đáy, ESR cao
• Nguyên tắc thay: đúng điện áp – đúng nhiệt độ – đúng ripple current

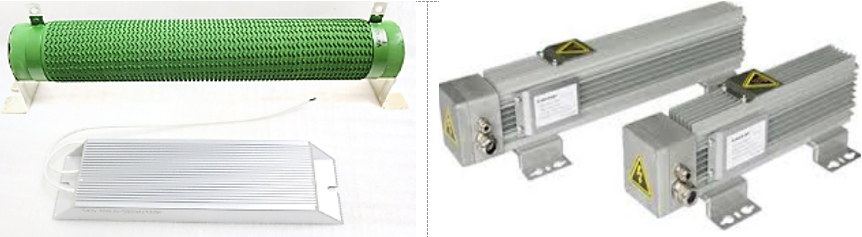

16. Điện trở xả tụ – điện trở sạc mềm (Precharge)

• Điện trở công suất mắc song song tụ (xả tụ)
• Điện trở sạc mềm nối tiếp DC bus lúc khởi động

• Điện trở xả tụ: xả điện áp DC sau khi tắt nguồn
• Điện trở sạc mềm: hạn dòng khi tụ DC link mới nạp
• Lỗi thường gặp: đứt → báo quá áp / nổ cầu chì

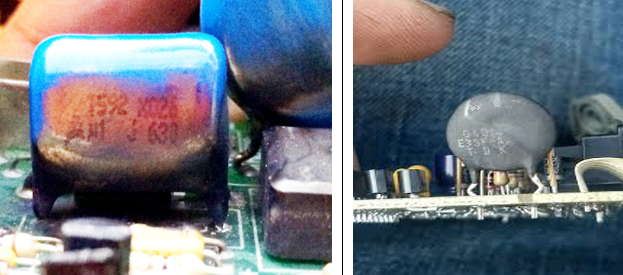

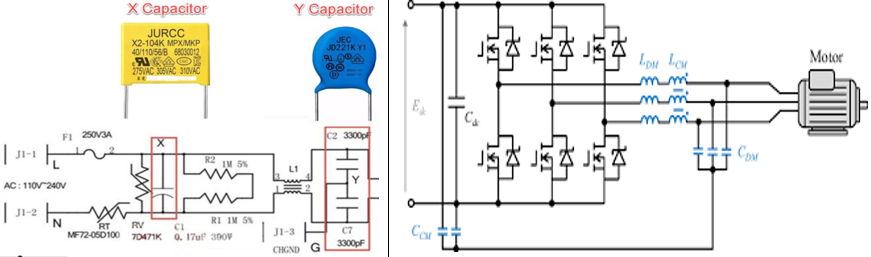

17. MOV – tụ X – tụ Y trong biến tần

• MOV (đĩa tròn xanh/vàng)
• Tụ X (mắc L–N)
• Tụ Y (mắc L–PE, N–PE)

• MOV: kẹp xung sét – quá áp
• Tụ X/Y: lọc nhiễu EMI
• Phân biệt tụ ≠ MOV

18. Lỗi nổ tụ – chập MOV – báo quá áp

• Tụ DC link nổ bung
• MOV cháy đen – nứt vỡ
• Bo mạch cháy lan vùng nguồn

• Nguyên nhân: sốc điện, sét, tụ già, mất sạc mềm
• Hiện tượng: báo OV – nổ cầu chì – nhảy CB
• Quy trình xử lý: xả tụ → đo MOV → đo DC bus → test nguồn

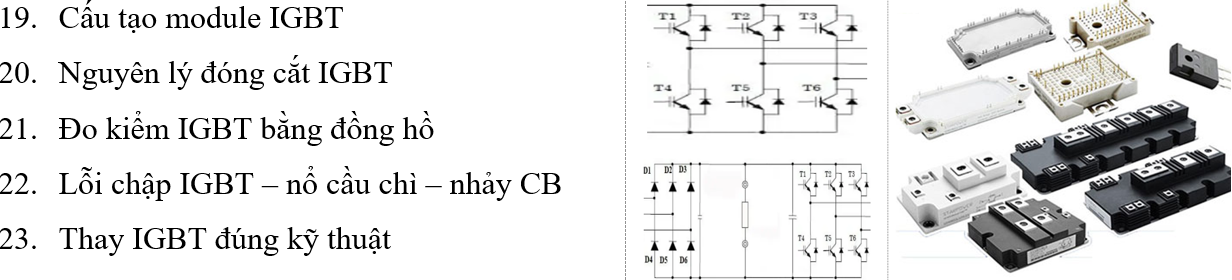

PHẦN 5. KHỐI CÔNG SUẤT – IGBT

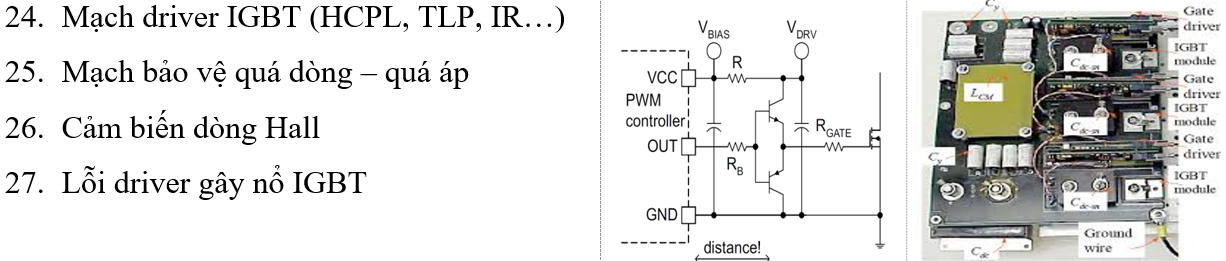

PHẦN 6. MẠCH DRIVER & BẢO VỆ

PHẦN 7. BO ĐIỀU KHIỂN & TÍN HIỆU

28. Bo CPU – bo điều khiển
29. MCU – DSP trong biến tần
30. Giao tiếp bàn phím – màn hình
31. Lỗi treo – không hiển thị – reset

PHẦN 8. PHÂN TÍCH LỖI – MÃ LỖI

32. Các mã lỗi thường gặp
33. Lỗi quá dòng – quá áp – quá nhiệt
34. Phân tích lỗi theo hiện tượng
35. Quy trình khoanh vùng hư hỏng

PHẦN 9. THỰC HÀNH SỬA CHỮA THỰC TẾ

36. Sửa biến tần mất nguồn
37. Sửa biến tần báo OC, OV
38. Sửa biến tần nổ IGBT
39. Test tải – chạy motor thật

PHẦN 10. TỔNG KẾT

40. Checklist sửa biến tần
41. Kinh nghiệm sửa thực tế.
42. Định giá sửa chữa – nhận máy.
43. Ôn tập – kết thúc khóa học.
44. Đánh giá tay nghề => cấp chứng chỉ đào tạo.
